TBYG8000開關狀態模擬指示

TBYG8000系列開光狀態指示儀內部采用數字電路，具有一次動態模擬圖功能、高壓帶電顯示及閉鎖、智能數顯溫濕度控制、語音防誤提示功能、帶RS485通訊接口、負載斷線報警等功能。此產品使用阻燃塑料絕緣殼體，安裝位置靈活，體積小巧，是一款功能強大完善性產品。

技術參數

功能型號	動態 模擬圖	語音防誤	帶電顯示及閉誤	溫濕度固定控制	數字顯示及控制	斷線報警	RS485 通訊接口
TBYG8000A	●
TBYG8100A	●		●
TBYG8200A	●			●
TBYG8300A	●		●	●
TBYG8300AR	●		●	●			●
TBYG8000B	●					●
TBYG8100B	●		●			●
TBYG8200B	●			●		●
TBYG8300B	●		●	●		●	選配
TBYG8300Z	●		●		●	●
TBYG8300ZC	●	●	●		●	●
TBYG8300ZR	●		●		●	●	●
TBYG8300ZCR	●	●	●		●	●	●

技術參數

使用環境：溫度-10℃～50℃，濕度≤95%RH 無凝露

存儲環境：溫度-40℃～80℃，濕度≤95%RH 無凝露

抗電強度：外殼與端子之間≥AC2000V

絕緣性能：外殼與端子之間≥100MΩ

工作電源：DC110/220V、AC220V（由用戶訂貨時選擇）

工作功率：＜1VA

隔離開關指示

常態時，“ V ”行數碼管綠色模擬發光

閉合時，“ V ”形數碼管紅色模擬發光

斷路器狀態指示

斷路器合閘時，“ V ”形數碼管紅色模擬發光

斷路器分閘時，“ V ”形數碼管綠色模擬發光

工作/試驗 位置指示

工作位置閉合時，“ + ”形數碼管紅色垂直模擬發光

試驗位置閉合時，“ + ”形數碼管綠色水平模擬發光

當產品斷電時，紅、綠均不發光，指示處于斷電狀態

接地閘刀位置指示

閉合時，“ V ”形數碼管紅色模擬發光，表示接地刀處于合閘位置

斷開時，“ V ”形數碼管綠色模擬發光，表示接地刀處于分閘位置

彈簧儲能指示

儲能符號亮紅燈，表示已儲能（輸入結點閉合）

儲能符號亮綠燈，表示未儲能（輸入結點斷開）

注意：

1. 以上接點信號均來自于斷路器的輔助接點，接地閘刀可用行程

開關觸點。

2. 無電狀態所有發光指示均不發光。

3. 高壓試驗時，必須把該裝置所有端子拔出，以免燒壞儀器。

4. 帶電傳感器我公司可配套供應，如用戶自備JCG系列傳感器，

其輸出短路電流必須達到220μA+10%

使用方法：

1. 產品必須按我公司產品的背面接線圖嚴格接線，線接好后并

校對準確方可通電。

2. 將各開關量輸入端與公共端短路一下，觀察對應功能的指示燈

是否正常發光或熄滅。

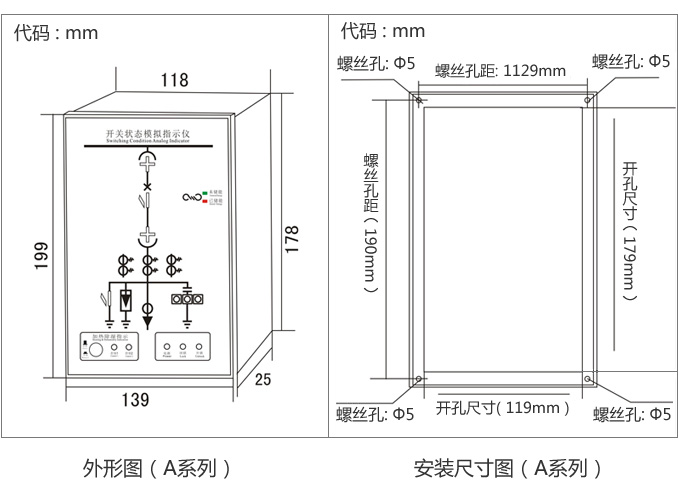

尺寸圖

特別注意：本產品需在柜門上開具尺寸：高（長）179±0.5mm×橫（寬）119±0.5mm矩形孔，并在矩形孔的四角開具4個圓孔（孔徑Ф詳見安裝尺寸圖）將本產嵌入即可。

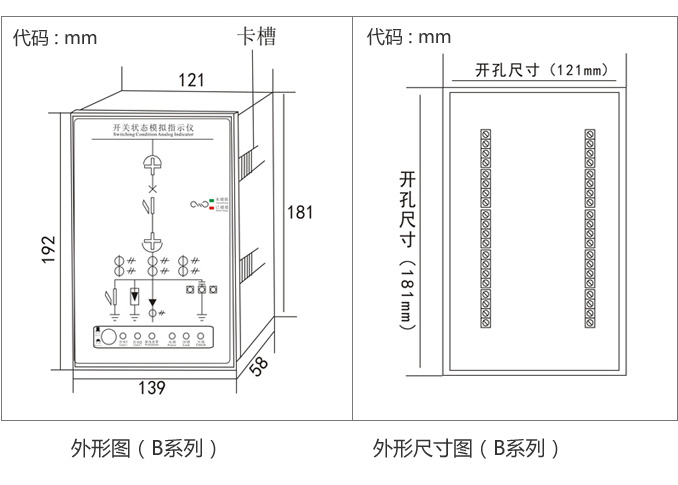

特別注意：本產品在柜門上開具尺寸：高（長）180±0.5mm×橫（寬）120±0.5mm矩形孔在將本產嵌入即可。
