TBYG系列儀表是我公司針對電力系統推出的集電力參數測量、諧波測量、復費率電能、通訊功能于一體的智能儀表；并配置有豐富的輸入輸出接口，可用于現場設備工作狀態的監測和控制，同時還集成了RS-485通訊接口，可與各種智能配電系統和能量管理系統集成，共享豐富的監測數據和電能質量數據。

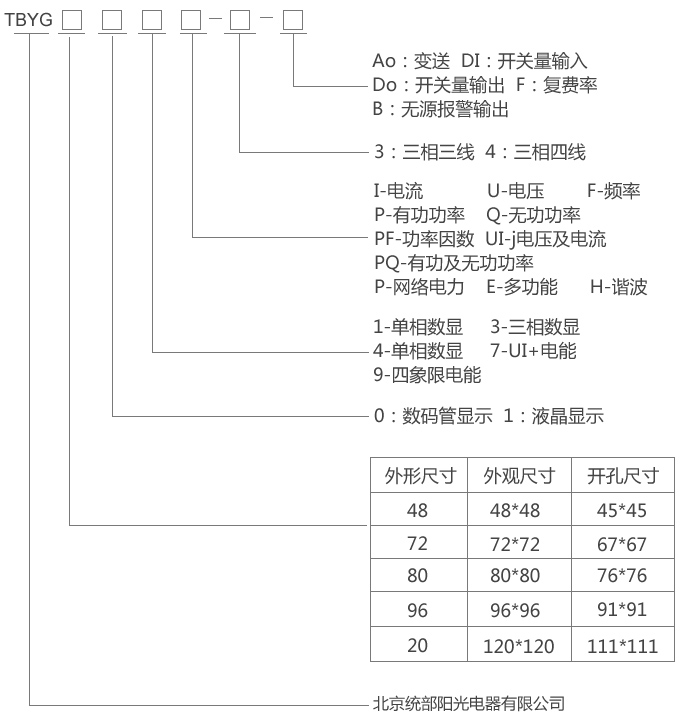

選型說明
技術參數
| 技術參數 | 指 標 | ||
| 精度等級 | U、I、P、Q、為0.5級， 有功電能為0.5級 無功電能為1.0級 |
||
| 輸入 | 電壓 | 額定值 | 相壓：AC100V/AC400V（訂貨時說明） |
| 過負荷 | 1.2倍:持續;2倍(5秒) | ||
| 功耗 | <1VA（每相） | ||
| 阻抗 | 2MΩ | ||
| 電流 | 額定值 | AC1A/AC5A（訂貨時說明） | |
| 過負荷 | 1.2倍:持續;2倍:瞬時;10倍（5秒） | ||
| 功耗 | <0.4VA（每相） | ||
| 阻抗 | ≤10mΩ | ||
| 頻率 | 45~65Hz±10% | ||
| 諧波 | 電壓及電流總諧波含量 （2～31次諧波含量） |
||
| 電能 | 正反有功、無功電能(僅供計量參考) | ||
| 復費率 | 尖、鋒、平、谷4個費率，12個時段 | ||
| 電源 | 工作范圍 | AC/DC：85V～265V | |
| 功耗 | ≤10VA | ||
| 輸出模塊 | 脈沖輸出 | 2路電能脈沖輸出，光耦集電極輸出 | |
| 通訊接口 | 1路RS485接口， MODBUS-RTU協議(可選2路) |
||
| 開關量輸入 | 遙測開關輸入測量，無源干結點輸入 （可選用） |
||
| 變送輸出 | 模擬量變送輸出：4～20mA | ||
| 繼電器輸出 | 報警繼電器輸出、可編程繼電器輸出； 觸電容量：5A 250VAC,5A 30VDC |
||
| 工作條件 | 環境溫度：-10～55℃，相對濕度≤95%， 無腐蝕性氣體場所，海拔高度≤2500m |
||
| 隔離耐壓 | 輸入和電源>AC2KV,輸入和輸出>AC1KV, 電源和輸出>AC2KV |
||
| 絕緣 | 100MΩ | ||

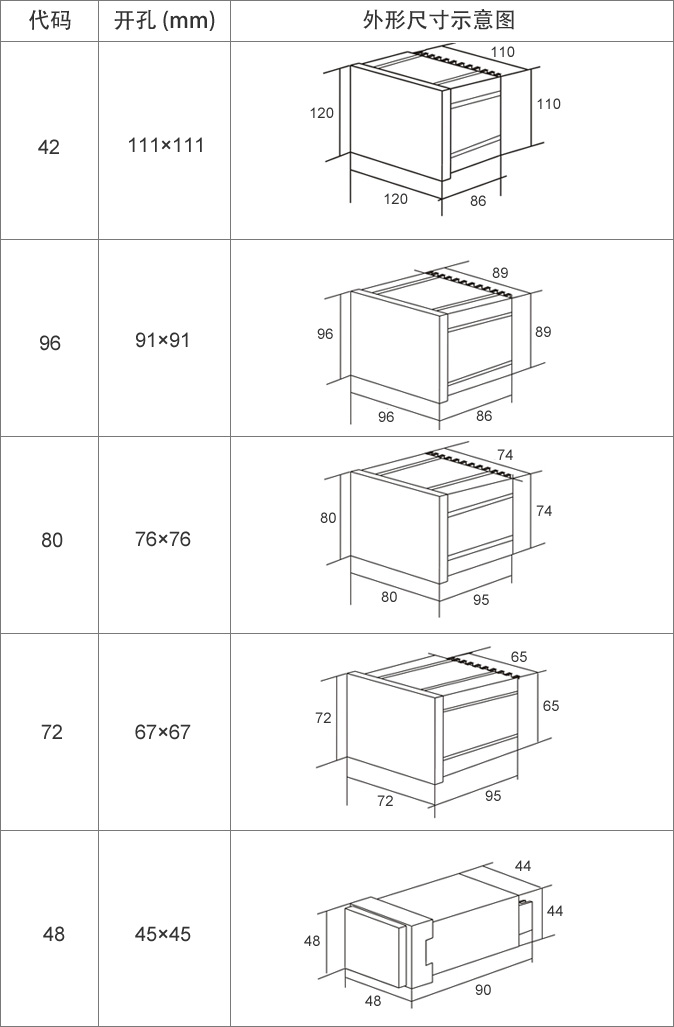

尺寸圖
