TBYG4200低壓智能保護器適用于AC380V、AC660V低壓系統，有先進的電動機或線路保護、監控功能，可同時測量顯示三相電流、三相電壓等多種電力參數，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機和三相電力饋電系統的保護、監測和控制用，是新一代集繼電保護、測量、控制、通訊為一體的低壓保護裝置，為現代化的設備管理帶來很大的便利。

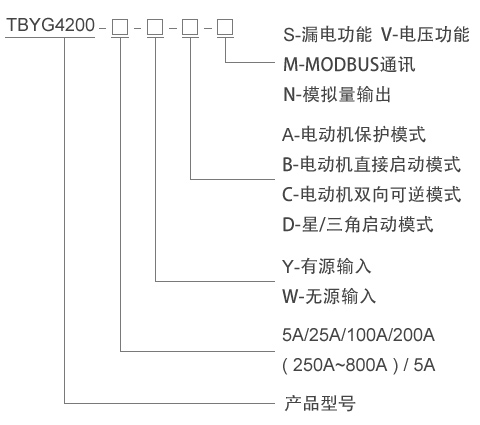

選型說明
說明：請根據電動機銘牌電流選擇合適的電流規格（保護器電流規格應略大于電動機銘牌電流）；當保護器電流規格大于200A時，需外置二次電流為5A的保護型電流互感器，CT變比可設置。分體式安裝保護器定貨時需標清航空連接線長度（航空連接線標配1米，可選1米、3米、5米三種長度）。
技術參數
| 技術參數 | 指標 | |
| 工作電源 | AC/DC85V-265V | |
| 電壓系統 | AC380V、AC660V（50Hz） | |
| 功耗 | 正常工作時≤5W，保護啟動時≤8W | |
| 電流規格 | 5A 適用電動機電流0.5A~5A | |
| 25A 適用電動機電流5A~25A | ||
| 100A 適用電動機電流25A~100A | ||
| 200A 適用電動機電流100A~200A | ||
| 250/5A 適用電動機電流120A~250A | ||
| 500/5A 適用電動機電流200A~500A | ||
| 820/5A 適用電動機電流320A~820A | ||
| 繼電器輸出觸點 | DO1、DO3、DO4為常開觸點，(容量：AC 250V/5A DC 30V/5A) | |
| DO2為常閉觸點，(容量：AC 250V/5A DC 30V/5A) | ||
| 開關量輸入 | 4路開關量狀態輸入或命令輸入，有源AC 220V/無源可選 | |
| 正常使用環境 | 工作溫度 | 5%～90%不結露 |
| 相對濕度 | -10℃～55℃ | |
| 海拔 | ≤2500m | |
| 功能項目 | 規格型號 | |
| TBYG4200 | ||
| 保護功能 | 啟動超時保護 | ● |
| 過流堵轉保護、過流阻塞保護 | ● | |
| 電流不平衡保護、斷相保護 | ● | |
| 剩余電流保護 | ● | |
| 過載保護、欠載保護 | ● | |
| 漏電保護 | ○ | |
| 過壓保護、欠壓保護 | ○ | |
| 測量 | 三相電流、電流不平衡率、剩余電流 | ● |
| 漏電電流 | ○ | |
| 三相線電壓、有功功率、無功功率 | ○ | |
| 控制模式 | 保護模式 | 可編程 |
| 直接啟動模式 | ||
| 雙向可逆啟動模式 | ||
| 星/三角啟動模式 | ||
| 數字通訊 | RS485接口,通訊協議:MODBUS | ● |
| 開關量輸入 | 光電隔離開關量命令或狀態輸入 | 4路（有源/無源） |
| 開關量輸出 | 容量為AC250V/5A以上的繼電器 | 4路 |
| 模擬量輸出 | 一路DC4-20mA模擬量變送輸出 | ○ |
| 定值設定 | 各種保護定值查詢、整定 | ● |
| 顯示模塊 | LCD | ● |
注：通訊功能和模擬量輸出功能因接線端子限制，只能二選一。
●為標準配置 ○為可選配置

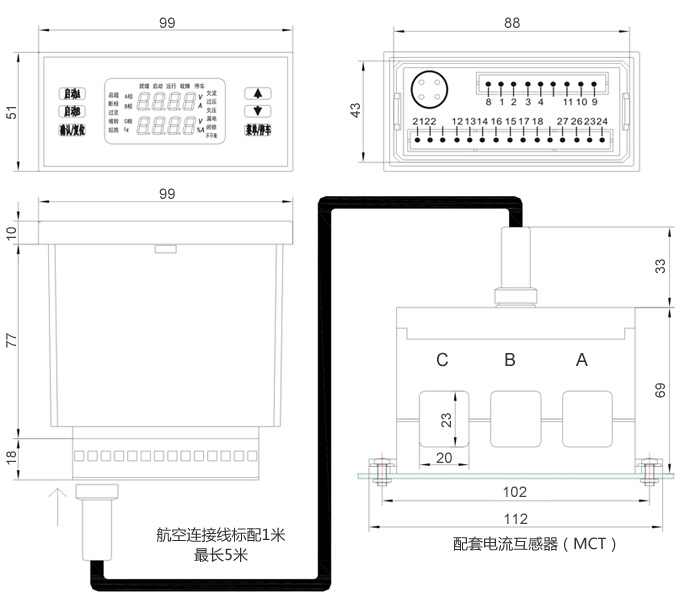

尺寸圖
安裝方式（主體屏面開孔安裝）
1、柜體上開91mm（橫向）×43mm（縱向）的矩形安裝孔；
2、主體從正面嵌入安裝孔中；
3、兩側用配套塑料固定件前推固定主體；
4、在柜內合適的位置開兩個間距為102mm的Ф4.5mm圓孔，用兩個M4螺栓配合螺母把配套電流互感固定住；
