     TBYG4100系列普通型低壓電動機保護器適用于AC380V、AC660V低壓系統，有先進的電動機保護、監控功能，同時顯示各項整定參數信息，并且可選現場總線與后臺通訊實時查看運行及保護信息，可作低壓異步電動機的保護、監測和控制用，為現代化的設備管理帶來很大的便利。

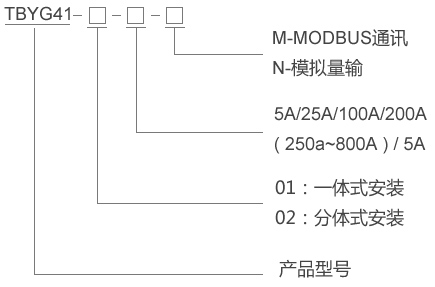

選型說明

說明：請根據電動機銘牌電流選擇合適的電流規格（保護器電流規格應略大于電動機銘牌電流）；當保護器電流規格大于200A時，需外置二次電流為5A的保護型電流互感器，CT變比可設置。分體式安裝保護器定貨時需標清航空連接線長度（航空連接線標配1米，可選1米、3米、5米三種長度）。

選型說明

注：通訊功能和模擬量輸出功能因接線端子限制，只能二選一。
●為標準配置 ○為可選配置

外形尺寸

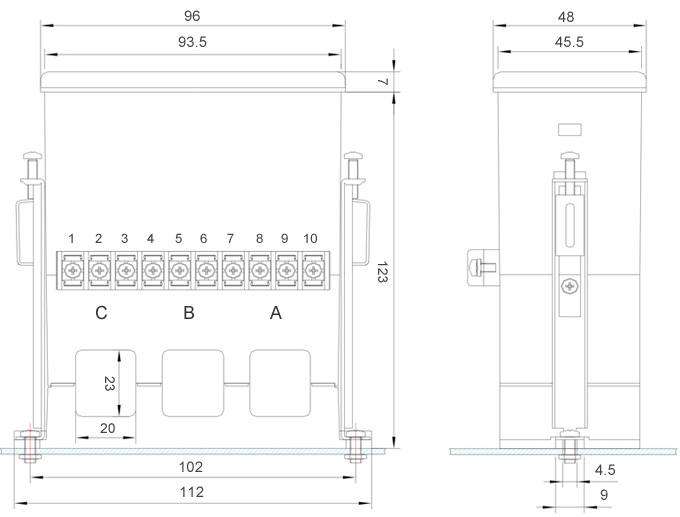

個體式外形尺寸及安裝方式

一體式安裝方式（柜內固定安裝）：
1、在柜內合適的位置開兩個間距為102mm的Ф4.5mm圓孔，用兩個M4螺栓配合螺母壓住配套長支架下端，把配套電流互感器固定??；
2、兩側用配套固定件中的小螺栓穿過長支架上端的螺紋孔，順時針旋轉小螺栓抵緊小支架（小支架無螺紋孔的一端抵住螺栓并鉤住殼體方孔內壁），從而進一步保證保護器與配套電流互感器的連接可靠性。

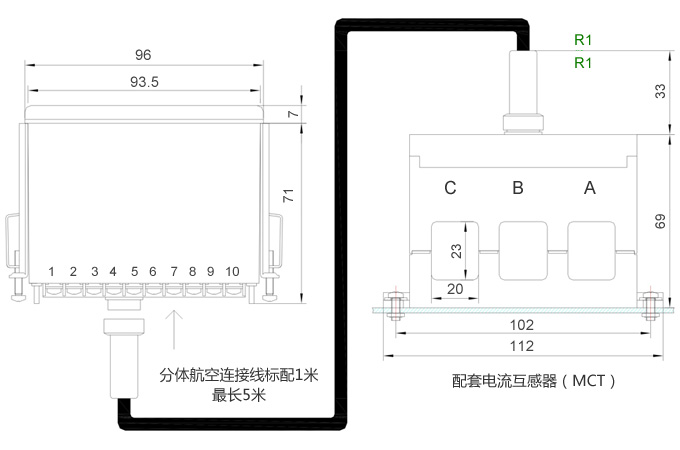

分體式外形尺寸及安裝方式

1、柜體上開94mm（橫向）×46mm（縱向）的矩形安裝孔；
2、主體從正面嵌入安裝孔中；
3、兩側用配套金屬固定件順時針旋轉螺栓固定主體；
4、在柜內合適的位置開兩個間距蔞102mm的Ф4.5mm圓孔，用兩個M4螺栓配合螺母把配套電流互感器固定?。?br /> 5、用配套的分體航空連接線連接電流互感器及主體，并旋轉航空頭螺母。
